Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD



Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD

Дана інструкція розрахована на спеціалістів, які мають відповідні знання роботи з мережевим обладнанням.
Необхідні данні для успішного налаштування роутера:
MAC адрес (він же "физический адрес") зареєстрованого клієнського мережевого (або Ethernet) адаптера;
Протокол підключення: PPTP/Russia PPTP
логін VPN підключення абонента;
пароль VPN підключення абонента;
адреса VPN сервера 10.10.4.10

1. Перед початком налаштування роутера необхідно під'єднати патчкордний кабель, що йде в комплекті з роутером, до комп'ютера у будь-який с 4-х роз'ємів на задній стінці роутера. Вони усі жовтого кольору. На передній стніці повинна з'явитись індикація підключеного порта. В роз'єм синього кольору на задній стінці з надписом WAN потрібно підключити кабель, який йде до нашого обладнання.
Для налаштування роутера використовуватимемо WEB інтерфейс роутера. Для цього необхідно відкрити будь-який браузер та в адресній стрічці написати IP-адресу Вашого роутера. В залежності від моделі IP-адреса за замовчуванням може бути 192.168.1.1 або 192.168.0.1. Ці дані вказано на неклейці з нижньої сторони роутера. Коли ви правильно ввели адресу та натисните кнопку перехід або клавішу ENTER у ваз одразу з'явиться вікно авторизації. В цьому вікні Вам необхідно ввести логін та пароль роутера. З тієї ж наклейки їх можна прочитати. Після успішної авторизації перед вами з'явиться головне вікно Status роутера.

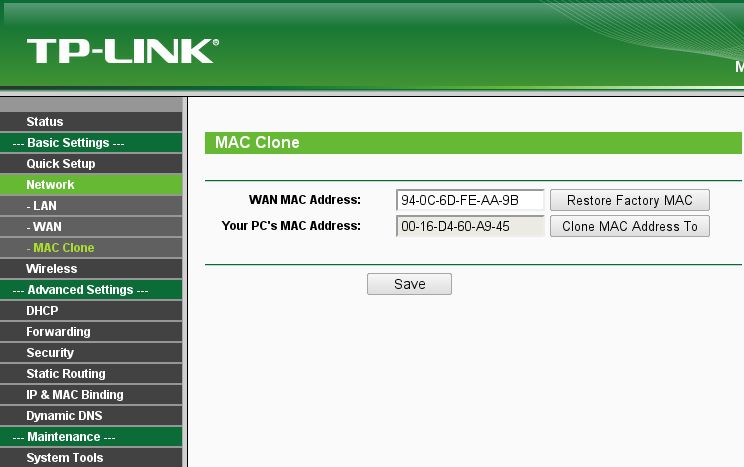

Далі в лівому меню переходимо в зозділ Network, далі підпункт меню MAC Clone і у вас з'явиться вікно, як на малюнку нижче.

Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD

Якщо ви налаштовуєте роутер з компьютера, який зареєстрований в мережі FNB то вам потрібно лише натиснути кнопку
Clone Mac Address To і натиснути кнопку Save, щоб зберегти налаштування.
Якщо ви налаштовуєте роутер з іншого компьютера, то вам потрібно або вручну вписати у полі WAN MAC Address MAC адрес зареєстрованого в мережі FNB компьютера, або повідомити в службу технічної підтримки MAC адрес, який написаний у полі WAN MAC Address

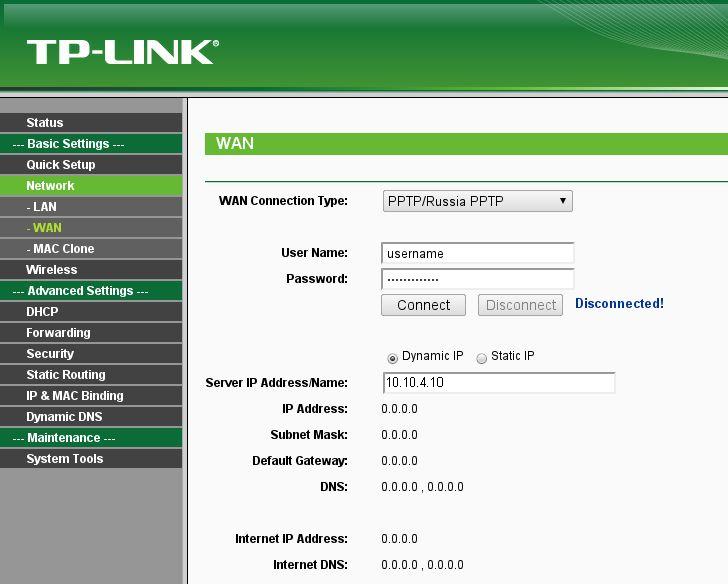

2. Далі в лівому меню в розділі Network, переходимо в підпункт WAN і у вас з'явиться вікно, як на малюнку нижче.

Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD

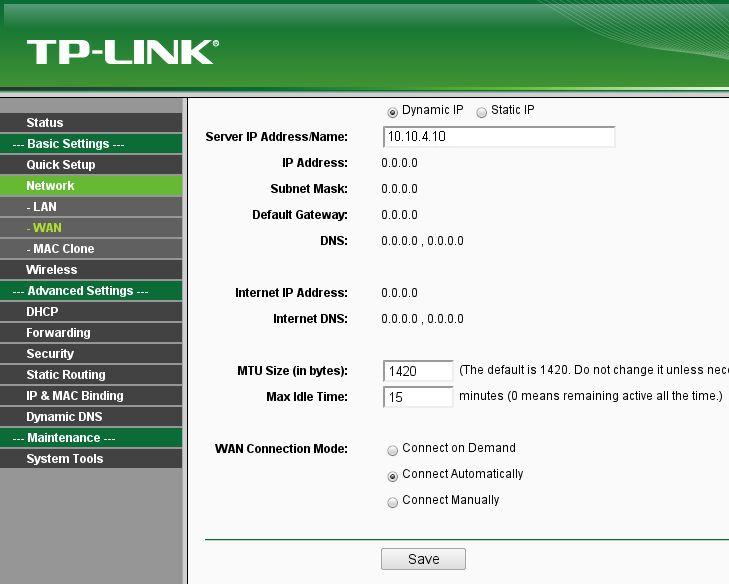

продовження малюнка
Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD
Налаштовуємо по порядку зверху до низу:
WAN Connection Type: PPTP/Russia PPTP;
User Name: вписуємо логін VPN підключення абонента;
Password: вписуємо пароль VPN підключення абонента;
повина стояти галочка Dynamic IP
Server IP Address/Name: 10.10.4.10
В самому низу ставимо галочку напроти пункта Connect Automatically
Натискаємо кнопку Save

Ваш роутер налаштований. Після цього бажано перезавантажити роутер шляхом вимикання і вмикання його від мережі живлення!!!

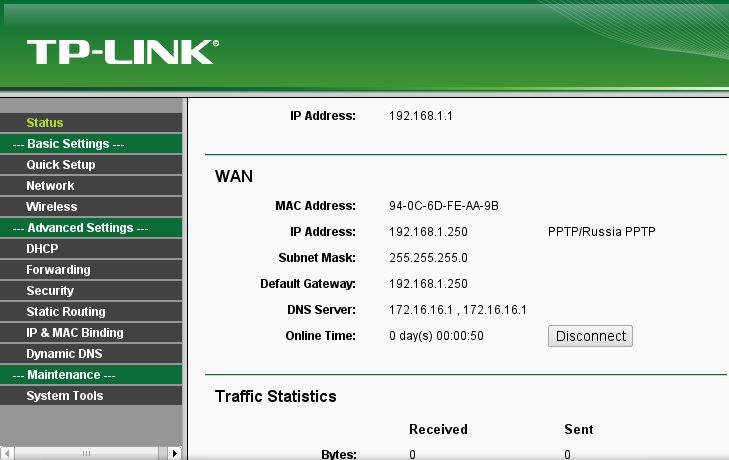

Після того як ви все налаштували і перезавантажили роутер перейдіть зліва у меню Status. Роутер повинен автоматично підключитися до мережі інтернет (підключення може тривати до 1 хв) і кнопка Connect зміниться на Disconnect як на малюнку нижче

Налаштування VPN-підключення для роутера TP-LINK TL-WR340G/TL-WR-340GD

Якщо ж у вас підключення не відбулося перевірте чи правильно введенні дані в п.1 та 2.
!Після введення будь-яких змін потрібно ОБОВ'ЯЗКОВО натискати кнопку Save

Зауваження які можуть бути виявлені в роботі роутерів TP-Link.
1. Інколи після тривалої експлуатації роутера він перестає підключатися до мережі інтернет і навіть до локальної мережі. Вихід - скинути на заводські налаштування і знову налаштувати по п.п. 1 та 2.
2. Від стрибків напруги у мережі живлення 220В роутер може "зависнути" і навіть "скинутися" на заводські налаштування. Потрібно занову налаштовувати.
